Les boites à pizza

Détails
Catégorie parente: Matériel Macintosh
Création : jeudi 12 février 2009 17:48
Mis à jour : jeudi 16 novembre 2017 19:39
Publication : jeudi 12 février 2009 17:48
Écrit par Gilles Bilot
Affichages : 13527

En 1990, Apple lance des machines que l'on appellera les boites à pizza, du LC au quadra 605 en passant par les LCII, LCIII et LC 475 et quelques Performas. Elles seront commercialisées jusqu'en 1996.

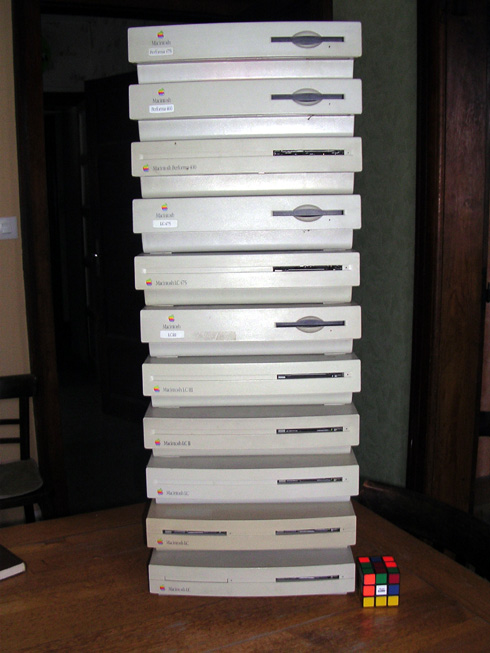

j'en ai 12 modèles différents à la maison (il en manque un sur la photo le Quadra 605) :

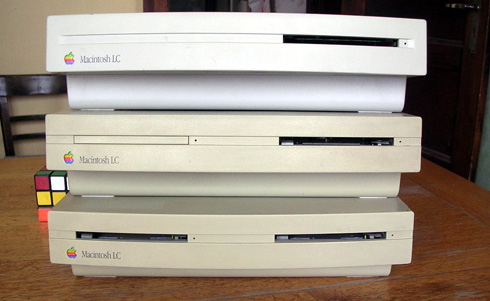

Le premier modèle, le macintoh LC modèle n° M0350, a un processeur 68020 et existe en au moins trois versions différentes. La première est équipée de deux lecteurs HD, sans disque dur. La seconde est équipée d'un lecteur et d'un disque dur, installé à la place du lecteur de gauche, la fente étant ostruée par une petite languette, comme pour le Macintosh SE. La troisième, vendue en 1992, est identique à l'intérieur, mais la caisse a été modifiée et il n'y a plus la fente du second lecteur en façade. A noter qu'en 1991, l'étiquette des références, sous la machine, était coulée dans la masse du plastique, pas collée.

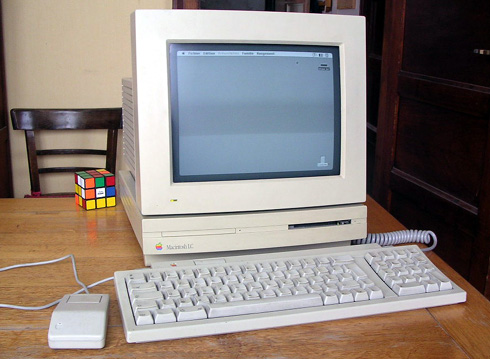

Mac LC avec son écran 12 pouces qui épouse parfaitement la forme de la machine, lui conférant ainsi un air de "compact".





Ensuite viens le LC II, modèle n° M1700, doté d'un processeur 68030. La carte mère diffère peu, mais le port interne pour brancher le second lecteur de disquette disparaît.

A chaque nouveau modèle, la capacité du disque dur augmente, la mémoire vive aussi.

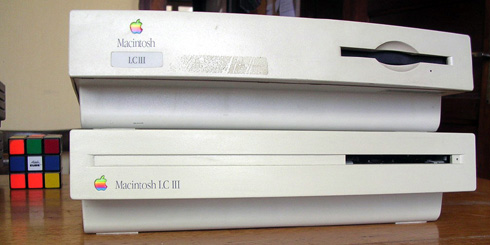

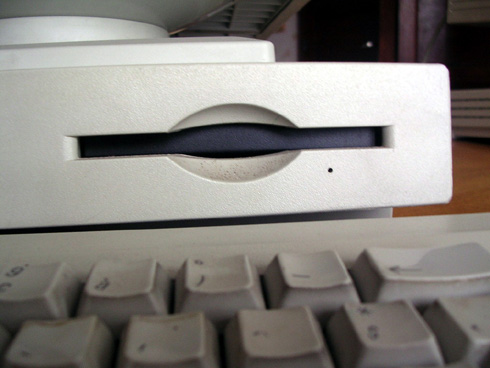

Le LC III, modèle M1254, viendra remplacer le II. Il est aussi équipé d'un processeur 68030, mais la principale évolution vient d'un changement profond de carte mère, avec la possibilité d'installer en option un coprocesseur arithmétique permettant les calculs en virgule flottante. Les derniers modèles de LC III seront dotés d'un nouveau lecteur de disquette, sans éjection automatique, avec une place pour passer les doigts afin de sortir la disquette. A noter qu'en 1993, comme pour le LC en 91, l'étiquette des références, sous la machine, était coulée dans la masse du plastique.

Il existe normalement un modèle LCIII+ dont la principale caractéristique est un bus sortie à 33 MHz au lieu de 25. Je ne sais pas si la caisse plastique a été modifiée, je n'ai jamais vu un LCIII marqué "LCIII+". Il est possible que j'en ai un sans le savoir, parmi les quelques 15 LCIII du grenier. C'est peut-être d'ailleurs l'évolution avec ce nouveau lecteur de disquette qui apporte aussi ce changement de vitesse de bus, et de modèle. Selon le site apple-history.com, le Performa 460 est une version du LCIII+, et lui aussi présente le nouveau lecteur.

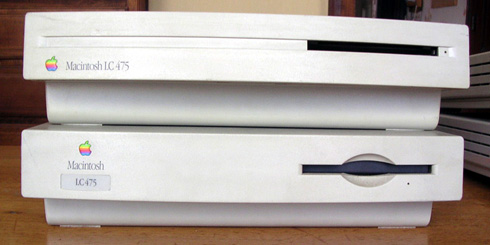

Le LC III cèdera la place au LC 475, équipé d'un processeur 68LC040 (modèle n° M1476). La aussi deux caisses différentes selon le type de lecteur de disquette. Le LC 475 était aussi vendu aux USA sous le nom de quadra 605, avec une caisse différente.

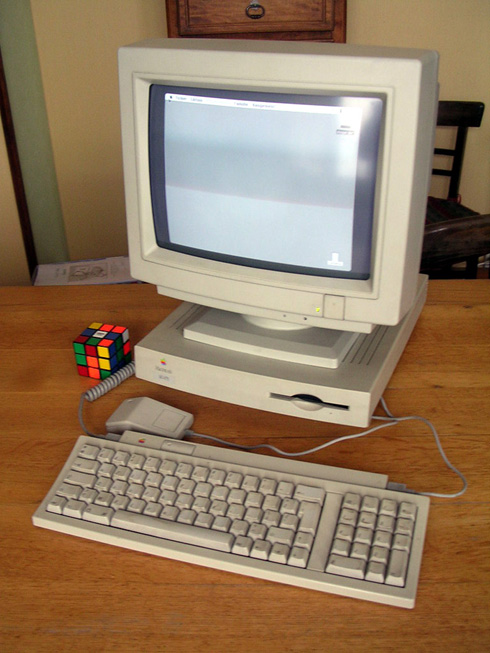

LC 475 avec écran performa plus, un écran moins cher, mais surtout le premier écran Apple orientable sur son pied !

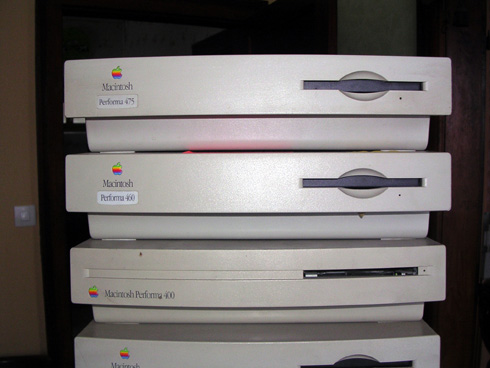

Les macintosh LC II à 475 seront aussi vendus dans la gamme performa, j'en possède trois modèles : performa 400, modèle M1700 équivalent au LC II ; performa 460, modèle M1254 équivalent au LC III+, et performa 475 équivalent au LC 475 (modèle n° M1476).







Les LC et LC II que j'ai sont assemblés à Singapore, alors que les LC III, 475 et performas sont assemblés en Irlande. Le Quadra 605 lui a été fabriqué aux USA (je l'ai acheté là-bas sur un site d'enchères fin 2009).







En résumé, il y a dans la collection :





1 - M0350 Mac LC 2 lecteurs

2 - M0350 Mac LC 1 lecteur (fente 2ème lecteur bouchée)

3 - M0350 Mac LC 1 lecteur (façade modifiée sans fente pour lecteur)

4 - M1700 Mac LC II

5 - M1700 Performa 400





6 - M1254 Mac LC III lecteur a éjection automatique

7 - M1254 Mac LC III lecteur éjection manuelle (nouvelle façade)

8 - M1254 Performa 460 (nouvelle façade)





9 - M1476 Mac LC 475 lecteur a éjection automatique

10 - M1476 Mac LC 475 lecteur éjection manuelle (nouvelle façade)

11 - M1476 Performa 475 (nouvelle façade)





12 - M1476 Quadra 605 (nouvelle façade et caisse différente)

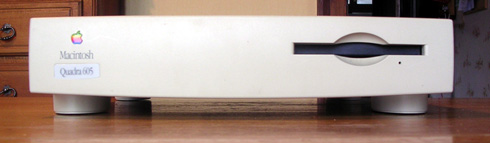

Si on regarde la photo du Quadra 605 ci-dessus et celle des LC 475 un peu plus haut, on s'aperçoit que les pieds sont différents et la caisse semble plus épaisse. Comparons les en image et regardons les par dessous :

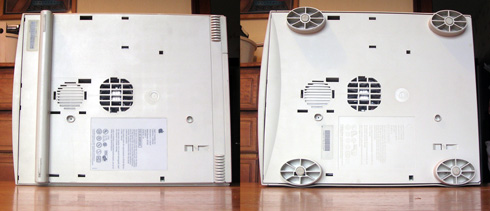

A droite le dessous d'un LCIII, avec à l'avant (extrème droite) une barre qui fait toute la largeur de la machine et qui joue le rôle des pattes avant. Elle fait trois centimètres de haut. A l'arrière, deux petites pattes striées de 1,5 cm de haut surélèvent la machine de son support. La différence de hauteur des pattes avant et arrière fait que la machine est inclinée, plus haute à l'avant qu'à l'arrière.

Le quadra 605 de gauche présente quant à lui quatre pattes ovales, les mêmes devant et derrière, de la même hauteur. La face supérieur de l'ordinateur se trouve donc être parfaitement à plat.

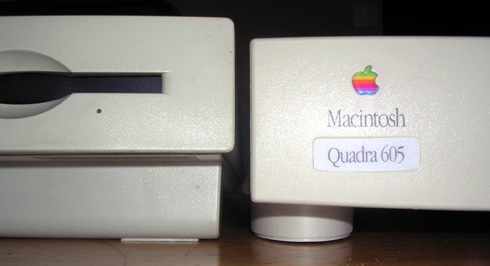

En vue de face, cela donne :





On voit ici clairement la largeur des pattes, la différence de hauteur des machines, de même que la façade du Quadra 605 plus épaisse que celle du LCIII.
